Trong ngành in ống đồng, việc kiểm soát lượng mực trên trục in là yếu tố then chốt quyết định chất lượng bản in. Doctor blade, hay còn gọi là dao gạt mực, đóng vai trò trung tâm trong quy trình này, đảm bảo chỉ một lượng mực chính xác được lưu giữ trong các lỗ tram trước khi chuyển sang giai đoạn ép hình. Hiểu rõ cơ chế vận hành, các thông số kỹ thuật ảnh hưởng và chất liệu cấu tạo của dao gạt mực sẽ giúp tối ưu hóa quy trình, giảm thiểu hao mòn và nâng cao hiệu quả sản xuất, tương tự như cách công ty sản xuất túi rác Túi Đựng Rác Giá Tốt chú trọng vào chất lượng sản phẩm của mình.
Tìm hiểu về Doctor Blade là gì: Vai trò và đặc tính kỹ thuật trong in ống đồng
Doctor blade là gì? Đây là thuật ngữ kỹ thuật chỉ dao gạt mực – một chi tiết cơ khí giữ vai trò then chốt trong dây chuyền in ống đồng, có nhiệm vụ loại bỏ lớp mực thừa bám trên bề mặt trục in thép đã khắc. Hệ thống động lực học này đóng vai trò quyết định, đảm bảo các tế bào mực (lỗ tram) lưu giữ một lượng mực chính xác tuyệt đối trước khi chuyển sang bước ép hình.
Cơ chế vận hành vật lý của dao gạt mực trong quy trình in ống đồng
Nguyên lý hoạt động của dao gạt mực được xây dựng dựa trên lực ép tuyến tính, duy trì áp suất tiếp xúc ổn định lên bề mặt trục in. Lưỡi dao đóng vai trò như một vách ngăn vật lý, cắt ngang màng chất lỏng để ngăn chặn hiện tượng mực in bị tràn ra ngoài ngoài ý muốn.
Cơ chế chuyển động tịnh tiến này chịu ảnh hưởng trực tiếp từ áp lực khí nén (pneumatic pressure) được cung cấp bởi cụm giá đỡ. Khí nén tạo ra một lực đẩy đồng nhất dọc theo toàn bộ chiều ngang của trục mạ chrome, từ đó bù đắp các sai số vi mô trên bề mặt kim loại. Việc kiểm soát chính xác lượng mực là yêu cầu kỹ thuật tiên quyết đối với công nghệ in bao bì thực phẩm đa lớp. Trong các cấu trúc màng ghép có rào cản, cơ chế cạo mực vi mô này giúp tái tạo hình ảnh sắc nét với độ phân giải cao, đồng thời đảm bảo tính toàn vẹn của lớp màng ngăn oxy. Sự ổn định của màng chất lỏng khi tiếp xúc với lưỡi dao tạo ra các trạng thái vật lý đặc thù, cho phép các kỹ sư phân tích các tương tác ma sát phức tạp tại khu vực tiếp giáp này.
Động lực học ma sát và áp suất tiếp xúc tại điểm chạm
Ma sát tại vị trí tiếp xúc giữa dao gạt và trục in quyết định đến hiệu suất truyền mực. Các thông số vận hành tiêu chuẩn bao gồm:
- Áp lực tiếp xúc định mức: Thiết lập ở mức 2.5 N/mm, tạo ra lực nén thủy động đủ mạnh để vượt qua sức căng bề mặt của mực in dạng lỏng.
- Mô-men cản: Áp suất cơ học tạo ra một lực cản khiến hệ thống truyền động xoay vòng phải bù đắp mô-men xoắn liên tục.
- Tuần hoàn lưu chất: Mực dư thừa được dẫn ngược về khay chứa, tạo thành chu trình tuần hoàn khép kín.
- Phát sinh nhiệt: Ma sát tạo ra năng lượng nhiệt cục bộ, làm thay đổi các đặc tính lưu biến của dòng mực chảy.

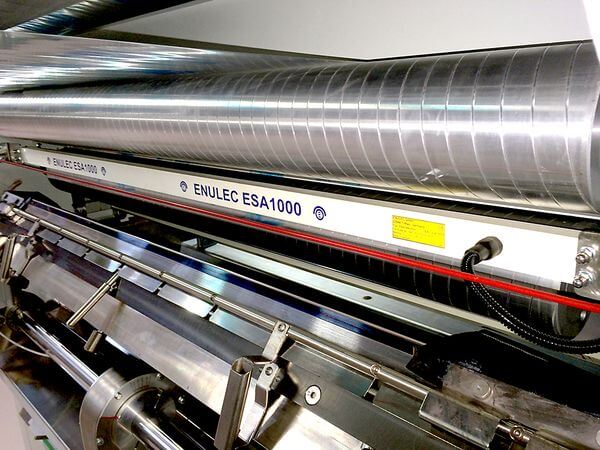

Phân tích lực nén thủy động lực học tại vùng tiếp giáp
Lực nén thủy động lực học hình thành khi màng chất lỏng bị ép giữa hai bề mặt đang chuyển động tương đối. Hiện tượng này giúp nâng lưỡi dao lên một khoảng hở vi mô khoảng 3.5 micron, từ đó hình thành lớp phim mực bôi trơn giữa dao và trục kim loại.
Theo các nghiên cứu về ma sát động lực học, lớp phim bôi trơn này đóng vai trò quan trọng trong việc giảm thiểu sự mài mòn tuyến tính của trục mạ chrome. Để tối ưu hóa quá trình này, các kỹ sư vận hành nên lưu ý các yếu tố sau:
- Kiểm soát độ nhớt: Duy trì độ nhớt mực ổn định trong khoảng 15-18 giây (đo bằng cốc Zahn số 2).
- Mục tiêu kỹ thuật: Giúp ổn định áp suất màng bôi trơn, ngăn chặn tình trạng cọ xát khô gây hại cho bề mặt trục.
Ảnh hưởng của tốc độ máy đến tính chất lưu biến của mực tại lưỡi dao
Việc tăng tốc độ máy in ống đồng sẽ thay đổi trực tiếp tính chất lưu biến của mực tại điểm tiếp xúc. Lực cắt cực đại sinh ra tại lưỡi dao làm giảm độ nhớt biểu kiến, hỗ trợ mực chảy mượt mà và điền đầy vào các lỗ tram.
Khi tốc độ bề mặt máy in đạt ngưỡng 250 m/phút, hệ số ma sát trượt vật lý tăng cao, dẫn đến các tác động sau:
- Bay hơi dung môi: Tốc độ bay hơi của hệ thống dung môi diễn ra nhanh hơn.
- Điều chỉnh linh hoạt: Sự thay đổi độ nhớt dưới tác động của lực cắt làm thay đổi độ đàn hồi của lưỡi dao kim loại.
- Hiệu chỉnh góc độ: Yêu cầu hệ thống phải có những tinh chỉnh nhỏ về góc độ nghiêng để duy trì chất lượng in ổn định trong suốt quá trình vận hành sản xuất.

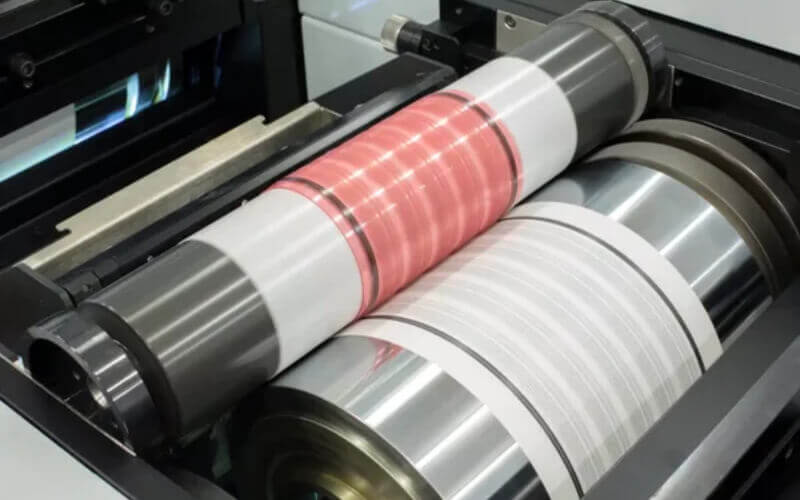

Góc tiếp xúc (Contact Angle) và vai trò trong việc điều tiết lượng mực
Góc tiếp xúc hay còn được hiểu là góc cạo, được xác định bởi mối tương quan hình học giữa thân lưỡi dao và bề mặt trục in tại vị trí tiếp điểm. Việc duy trì con số 60.5 độ được coi là tiêu chuẩn vàng để tối ưu hóa khả năng loại bỏ mực thừa, đảm bảo độ sạch hoàn hảo cho bề mặt trục.
Độ lớn của góc này ảnh hưởng trực tiếp đến bề mặt tiếp xúc thực tế giữa lưỡi dao và lớp mạ chrome trên trục. Một thiết lập góc độ chuẩn xác đóng vai trò then chốt trong việc loại trừ các vệt mực (striation) thường thấy trên vật liệu in, đồng thời kiểm soát chính xác lưu lượng mực được chuyển tiếp đến bề mặt vật liệu một cách ổn định và nhất quán.
Các thông số kỹ thuật định hình góc cạo mực lý tưởng
Khả năng kiểm soát lượng mực nằm trong các ô tram phụ thuộc phần lớn vào góc tiếp xúc được thiết lập. Thông số này đóng vai trò như một bộ điều tiết trạng thái cân bằng lực trong suốt quá trình vận hành của hệ thống dao gạt trên trục kim loại.
| Thông Số Kỹ Thuật | Khoảng Giá Trị Thiết Lập | Tác Động Vật Lý Đến Hệ Thống |
|---|---|---|
| Góc cạo mực (Contact Angle) | 55.0 – 65.0 độ | Làm sạch triệt để lớp mực dư thừa trên lớp nền mạ chrome. |
| Lực tì (Blade Pressure) | 1.5 – 3.5 N/mm | Khắc phục sức căng bề mặt, hình thành lực nén thủy động. |
| Khe hở vi mô (Micro Clearance) | 2.0 – 5.0 micron | Duy trì màng mực bôi trơn, giảm thiểu nhiệt độ do ma sát. |
| Độ dày lưỡi (Lamella Thickness) | 0.05 – 0.15 mm | Đảm bảo khả năng đàn hồi và bù trừ độ đảo của trục in. |
Việc áp dụng các giới hạn định lượng nêu trên giúp thiết lập một quy trình vận hành ổn định, loại bỏ các biến động về áp suất cực nhỏ. Việc tinh chỉnh tỉ mỉ các góc độ này còn giúp ngăn chặn đáng kể những rủi ro về cong vênh linh kiện trong quá trình hoạt động liên tục.

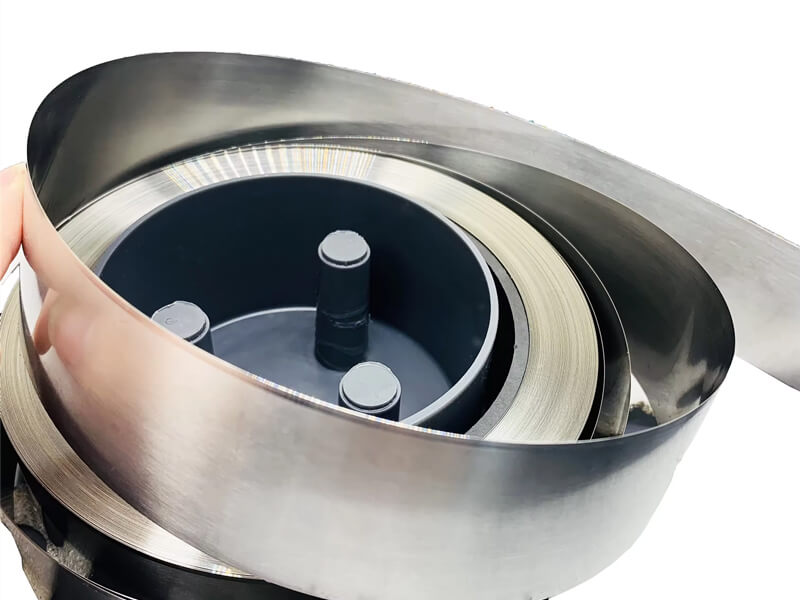

Hiện tượng biến dạng lưỡi dao (Blade Deflection)
Sự bẻ cong của lưỡi dao thường xuất hiện khi các lực ma sát phát sinh trong quá trình vận hành vượt ngưỡng giới hạn đàn hồi của vật liệu. Khi đó, góc tiếp xúc thực tế sẽ bị sai lệch hoàn toàn so với thiết lập gốc, gây ra các lỗi in ấn ngoài ý muốn.
Áp suất thủy động học sinh ra từ mực in có độ nhớt cao sẽ tác động lên lưỡi dao, khiến phần kim loại bị đẩy ra xa so với bề mặt trục in. Hệ quả vật lý này làm tăng diện tích ma sát, từ đó đẩy nhanh tiến độ hao mòn linh kiện. Để xử lý triệt để hiện tượng biến dạng này, xu hướng hiện nay là chuyển dịch sang sử dụng các hợp kim vật liệu tiên tiến có độ cứng vững cao hơn.
Chất liệu chế tạo Doctor Blade và khả năng chống chịu mài mòn
Độ bền và hiệu suất ổn định của hệ thống gạt mực phụ thuộc chủ yếu vào vật liệu cấu thành lưỡi dao. Việc lựa chọn thép carbon luyện kim cao cấp với cấu trúc hạt mịn đồng nhất là giải pháp để duy trì độ sắc bén của cạnh cắt trong thời gian dài.
Hợp kim thép carbon với hàm lượng dao động từ 1.0% đến 1.25% sở hữu đặc tính đàn hồi lý tưởng, đáp ứng yêu cầu khắt khe của các dòng máy in tốc độ cao hiện nay. Đối với các đơn vị chuyên in ấn bao bì nông nghiệp kháng hóa chất, nơi môi trường chứa nhiều dung môi ăn mòn, lưỡi dao thường được gia công bằng công nghệ phủ mạ vi mô. Cụ thể:
- Lớp phủ gốm (Ceramic coating): Giúp nâng độ cứng bề mặt lên tới 850 HV.
- Giảm ma sát: Hạ hệ số ma sát trượt xuống dưới mức 0.3.
- Kháng hóa chất: Bảo vệ lưỡi dao khỏi tác động oxy hóa từ các dung môi mạnh như Ethyl Acetate.
Bất kỳ dấu hiệu nào của sự xuống cấp trên lớp màng bọc kim loại đều là chỉ dấu cho thấy linh kiện đã đến lúc cần thay thế để tránh làm hỏng trục in.

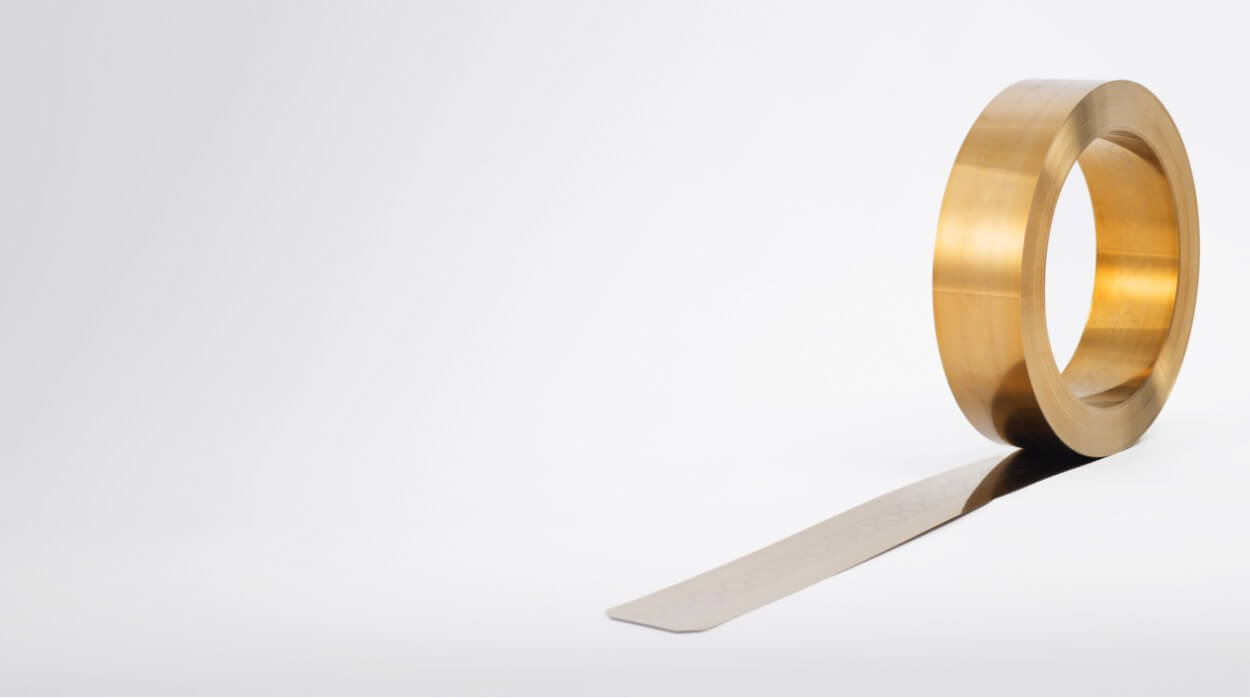

Các yếu tố kỹ thuật gây hỏng hóc trục in và hao mòn cơ học
Những yếu tố kỹ thuật chính dẫn đến tình trạng suy giảm bề mặt bao gồm lực ép dao vượt mức cho phép, sự hiện diện của các hạt tạp chất bên ngoài và sự suy giảm độ nhám bề mặt theo thời gian. Quá trình hao mòn cơ học gây ra hệ quả nghiêm trọng là phá vỡ cấu trúc lỗ tram, làm sụt giảm khả năng lưu chứa mực của trục in.
Việc cọ xát khô sinh nhiệt liên tục trong điều kiện áp lực vượt ngưỡng 3.0 N/mm sẽ dần dần hủy hoại lớp phủ chrome bảo vệ (có độ dày tiêu chuẩn 15 micron) trên trục đồng. Các mẩu vụn kim loại cực nhỏ phát sinh từ quá trình mẻ lưỡi dao nếu bị mắc kẹt tại vùng tiếp xúc sẽ trực tiếp cày xước, tạo nên các đường rãnh vĩnh viễn (scoring) trên bề mặt trục mạ. Đội ngũ kỹ thuật vận hành tại Bao Bì Đông Vũ áp dụng quy trình lọc tuần hoàn qua hệ thống lưới 120 mesh tĩnh tiến nhằm loại bỏ hoàn toàn các tạp chất kim loại li ti này. Rào cản vật lý này đóng vai trò bảo vệ cấu trúc hình học của trục in, từ đó kéo dài đáng kể tuổi thọ vận hành cho thiết bị.
Các thắc mắc phổ biến về dao gạt mực trong lĩnh vực in ống đồng
Phần kiến thức dưới đây sẽ làm rõ các khái niệm về cơ học và nguyên lý khoa học vi mô liên quan đến hệ thống dao gạt mực trong ngành công nghiệp in ấn.
Để hiểu sâu hơn về các khía cạnh kỹ thuật và những vấn đề thường gặp trong lĩnh vực in ống đồng, bạn có thể tham khảo thêm các bài viết chi tiết trong chuyên mục Tin tức.
Tìm hiểu cụ thể: Doctor blade là gì?
Trong ngành in, “doctor blade là gì” thường được hiểu là một thanh lưỡi dao mỏng, chế tạo từ vật liệu kim loại hoặc polymer cao cấp, có chức năng cạo sạch lớp mực dư thừa trên bề mặt trục in hình trụ trước khi mực được chuyển tiếp lên vật liệu in.

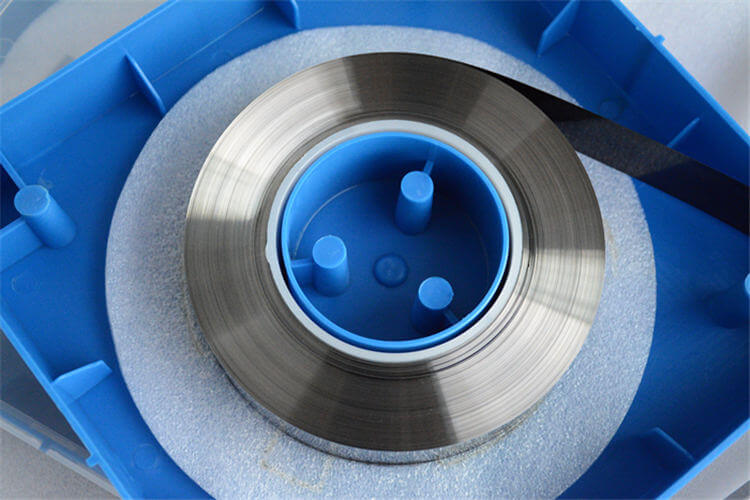

Lưỡi dao càng cứng thì có giúp trục in hạn chế trầy xước tốt hơn không?
Điều này không chính xác. Một lưỡi dao quá cứng thường sở hữu hệ số đàn hồi thấp, gây ra áp suất tĩnh cực lớn tại điểm tiếp xúc. Điều này phá hủy lớp màng bôi trơn thủy động lực học, xuyên thủng lớp mạ chrome và trực tiếp gây ra các vết trầy xước trên bề mặt trục in.
Cách phân loại hình dạng lưỡi dao gạt mực phổ biến
Việc phân nhóm các loại lưỡi dao gạt mực thường dựa trên biên dạng của cạnh cắt. Dưới đây là ba cấu trúc chính giúp thiết lập áp suất tĩnh trong quá trình vận hành:
- Loại Lamella (Cạnh bậc thang): Thiết kế cạnh cắt đã được phay mỏng với độ dày nhất quán (ví dụ: độ dày 0.1 mm, chiều dài phần bậc thang 1.5 mm).
- Loại Bevel (Cạnh vát): Lưỡi dao được mài vát vi mô theo một góc nghiêng cụ thể, thường nằm trong khoảng từ 2.0 đến 15.0 độ.
- Loại Radius (Cạnh bo tròn): Cạnh cắt trải qua quá trình mài cong vi mô đa điểm để tạo độ bo tròn hoàn hảo.
Sự khác biệt giữa dao gạt mực làm từ nhựa và thép
Sự khác biệt cốt lõi nằm ở giới hạn chảy cơ học (Yield strength) của vật liệu:
- Dao thép carbon: Đem lại độ sắc bén vi mô vượt trội, thích hợp cho các yêu cầu in ấn cần độ chính xác cao.
- Dao nhựa UHMWPE: Có khả năng phân tán lực ép tĩnh hiệu quả, từ đó ngăn ngừa hiện tượng rách màng tại các máy in flexo.
Lời kết
Dao gạt mực đóng vai trò kiểm soát tuyệt đối sự phân bố màng chất lỏng, định lượng vi mô thể tích mực và bảo vệ kết cấu hình học của hệ thống trục in ống đồng. Các yếu tố như động lực học ma sát tại vùng tiếp xúc, góc cạo mực tiêu chuẩn 60.5 độ và cấu trúc vật liệu thép carbon luyện kim đã tạo nên một trạng thái cân bằng cơ học tối ưu. Việc duy trì ổn định áp lực nén thủy động lực học là chìa khóa để chặn đứng hiện tượng biến dạng đàn hồi uốn cong, đồng thời giảm thiểu tối đa hao mòn lớp mạ chrome vi mô. Tại Túi đựng rác giá tốt, hệ thống dao gạt mực tích hợp các tiêu chuẩn kỹ thuật nghiêm ngặt nhằm đảm bảo độ phân giải sắc nét cho từng điểm tram trên các sản phẩm bao bì màng ghép phức hợp cao cấp.
Thông qua những thông tin chi tiết trên, hy vọng bạn đã có cái nhìn tường tận về doctor blade là gì cũng như tầm quan trọng của linh kiện này trong việc đảm bảo chất lượng bản in ống đồng. Việc hiểu rõ cơ chế vận hành và lựa chọn lưỡi dao phù hợp không chỉ giúp tối ưu hóa quy trình sản xuất mà còn kéo dài tuổi thọ cho các thiết bị in ấn đắt tiền của doanh nghiệp.
